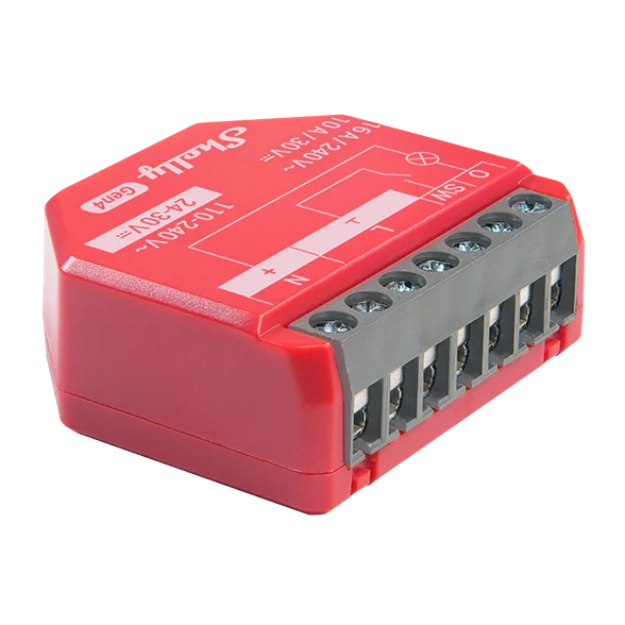

Shelly 1PM Gen4

O Shelly 1PM Gen4 é um interruptor inteligente compacto com medição de potência integrada, ideal para controlo remoto e monitorização de consumos de eletrodomésticos, luzes, ventiladores ou outros dispositivos até 16 A. Suporta conectividade Wi-Fi, Zigbee, Bluetooth e é compatível com Matter.

Permite funcionamento autónomo numa rede Wi-Fi local ou através da cloud, sendo compatível com as principais plataformas de domótica. Inclui uma interface web incorporada para controlo e configuração local e suporta funcionalidades avançadas como scripting, Webhooks, MQTT e integração com KNX.

Está equipado com um processador de nova geração e suporta protocolos múltiplos, incluindo Zigbee e Matter, oferecendo flexibilidade de integração e maior desempenho. Pode ser instalado em caixas de aparelhagem, atrás de interruptores ou tomadas, mesmo em espaços reduzidos. Inclui ainda funcionalidades de gateway BLE e extensão de alcance Wi-Fi/Zigbee, bem como proteções contra sobreaquecimento, sobretensão, sobrecorrente e sobrecarga.

PRINCIPAIS CARACTERÍSTICAS

● Interruptor inteligente com medição de potência integrada até 16 A
● Conectividade multiprotocolo: Wi-Fi, Zigbee, Bluetooth
● Compatível com Matter (certificação oficial)
● Medição de tensão, corrente e potência em tempo real
● Ideal para retrofit: instalação em caixas de aparelhagem ou atrás de tomadas e interruptores
● Controlo remoto via app, browser ou plataformas de domótica
● Interface web integrada para configuração local
● Funciona sem hub: autonomia total numa rede Wi-Fi local
● Compatível com Alexa, Google Home, SmartThings, Home Assistant, entre outros
● Suporta cenas, agendamentos e ações locais
● Extensor de alcance Zigbee e Wi-Fi incorporado
● Gateway Bluetooth (BLE) para integração de dispositivos Shelly BLU
● Suporte para scripting avançado, APIs HTTP/HTTPS, MQTT e WebSockets
● Compatível com KNX (KNXnet/IP)
● Proteções integradas contra sobreaquecimento, sobrecarga, sobrecorrente e sobretensão
● LED de estado monocromático e botão multifunções (reset, emparelhamento, troca de firmware)
● Interfaces elétricas:
    - uma entrada para botão/interruptor
    - entradas de alimentação: Fase (L) e Neutro (N)
    - uma saída com medição de potência

CASOS DE UTILIZAÇÃO
◾ Monitorização de consumos em tempo real: identifique equipamentos com elevado consumo
◾ Controlo remoto de dispositivos: luzes, aquecedores, ventiladores, eletrodomésticos
◾ Automação residencial: criação de cenas e agendamentos personalizados
◾ Instalação discreta em caixas de aparelhagem ou quadros eléctricos
◾ Ideal para ambientes mistos: Zigbee, Wi-Fi ou Matter consoante o ecossistema
◾ Acesso remoto e local: controlo em qualquer lugar com ligação à internet

ESPECIFICAÇÕES TÉCNICAS
◾ Elétricas
    - Alimentação: 110–240 V~ / 24–30 V⎓
    - Consumo próprio: < 1 W
    - Saída com medição de potência: Sim
    - Tensão máx. de comutação: 240 V~ / 30 V⎓
    - Corrente máx. de comutação: 16 A / 240 V~ ou 10 A / 30 V⎓
    - Proteções integradas:
        · Sobreaquecimento
        · Sobrecarga
        · Sobretensão
        · Sobrecorrente
    - Proteção externa recomendada:
        · Disjuntor curva B ou C
        · Corrente nominal máx.: 16 A
        · Poder de corte mínimo: 6 kA
        · Classe de limitação de energia: 3
◾ Sensores e Medidores
    - Voltagem (AC): Sim
    - Corrente (AC): Sim
    - Temperatura interna: Sim
◾ Rádio
    - Wi-Fi
        · Protocolo: IEEE 802.11 b/g/n
        · Banda: 2412–2472 MHz
        · Potência máx. de RF: < 20 dBm
        · Alcance: até 30 m (interiores), 50 m (exteriores)
    - Bluetooth
        · Protocolo: 5.0
        · Banda: 2402–2480 MHz
        · Potência máx. de RF: < 4 dBm
        · Alcance: até 10 m (interiores), 30 m (exteriores)
    - Zigbee
        · Protocolo: IEEE 802.15.4
        · Banda: 2400–2483,5 MHz
        · Potência máx. de RF: < 20 dBm
        · Alcance: até 100 m (interiores), até 300 m (exteriores)
        · Repetidor Zigbee: Sim
◾ Unidade de microcontrolo
    - CPU: ESP-Shelly-C68F
    - Memória flash: 8 MB
◾ Funcionalidades de firmware
    - Agendamentos: até 20
    - Webhooks: até 20 (com 5 URLs por ação)
    - Scripting: Sim
    - MQTT/MQTTS: Sim
    - APIs HTTP/HTTPS: Sim
    - WebSockets (entrada e saída): Sim
    - Componentes Virtuais: Sim
    - Integração com dispositivos BLE (Shelly BLU): Sim
    - Compatibilidade com: Alexa, Google, SmartThings, Home Assistant, KNX
◾ Ambientais
    - Temperatura de funcionamento: -20 ºC a 40 ºC
    - Humidade relativa: 30 % a 70 % RH
    - Altitude máxima: 2000 m
◾ Físicas
    - Dimensões (A × L × P): 37 × 42 × 16 mm
    - Peso: 27 g
    - Binário máx. dos terminais: 0,4 Nm
    - Secção dos condutores: 0,2 a 2,5 mm²
        · Fios sólidos, entrançados ou com ponteiras
    - Comprimento do isolamento a remover: 6 a 7 mm
    - Montagem: Caixa de aparelhagem
    - Material da caixa: Plástico
    - Cor da caixa: Vermelha
    - Cor dos terminais: Cinzento

NOTA: Este dispositivo é uma versão melhorada do Shelly 1PM Gen3, equipada com um processador mais avançado, medição de potência de alta precisão e suporte adicional para Zigbee e Matter, garantindo maior desempenho, versatilidade e compatibilidade com diversos ecossistemas de domótica.
